液氮低溫處理槽（液氮低溫處理系統）

  液氮低溫處理系統是一套定制的可用于低溫處理工件及低溫淬火及所有需要超低溫處理樣品的液氮系統。液氮低溫處理系統可以根據客戶需求配置相關功能，為客戶應用不同的用途場所，可配置自動開關蓋，液位監控，溫度監控，液氮溫度調節，液氮自動補液，工件支架定制等各種功能。并使用自增壓液氮罐做低溫處理槽體的補液罐體，有大容積需要的客戶還可以配備液氮回收罐體做液氮回收。該系統可以定制液氮調節寬范圍，也主要用于需要液氮程序控溫需求的客戶及相關工程。

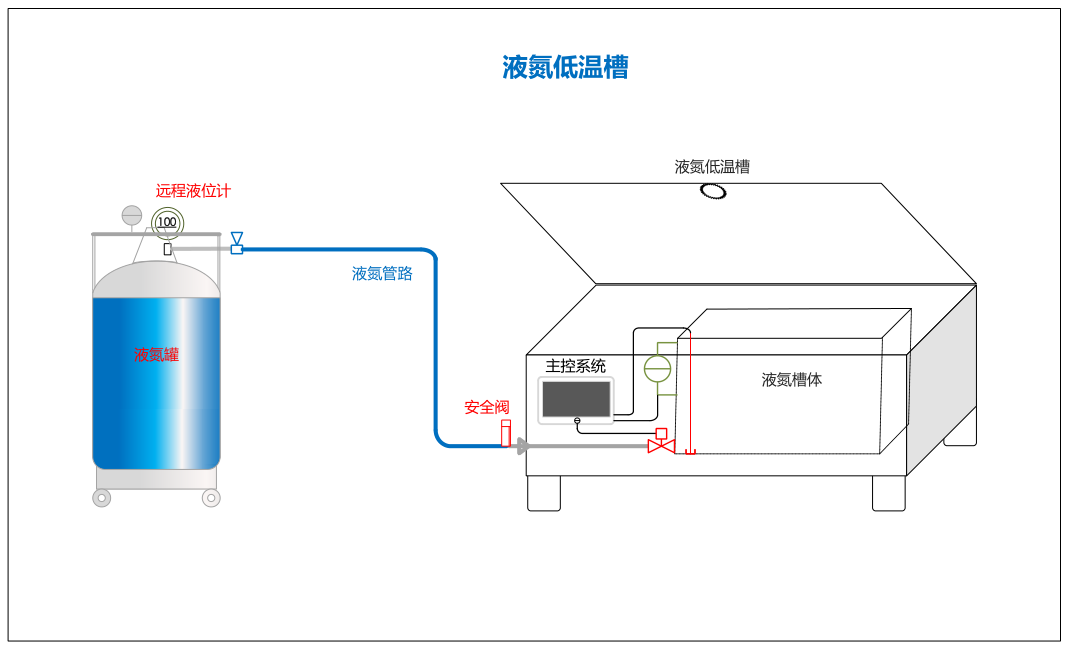

液氮低溫處理系統產品圖

液氮低溫處理系統主要構成：

一、液氮低溫槽體

1 主要技術指標

●型號：BD-3500

●工作溫度：-196℃

●工作室尺寸：定制；

●控溫方式：智能化控制；

●配電規格：AC220V/50Hz ；

●噴淋降溫方式：執行機構外置；

2 低溫試驗裝置要求

液氮低溫槽保溫最低溫度至少達到-196℃，控制系統可控制在任意溫度的保溫時間；

液氮低溫槽內有熱電偶可檢測工件溫度及液氮溫度；

冷箱內有固定夾套，夾持測試工件，進行密封試驗；

箱蓋頂部預留測試孔，方便閥體的測試；

   3 低溫系統配置

低溫槽體配置一般配置有液位裝置，用于檢測槽體內部液氮的實時液位反饋到控制系統，以便實時為槽體補充液氮，槽體配有溫度檢測系統，各個點位的溫度探頭檢測客戶所需的溫度點位溫度，反饋到控制系統。低溫槽體的上蓋可根據客戶要求制作，根據實際使用情況定制不同規格和功能的上蓋。

二、液氮補液罐

為液氮低溫處理系統提供補液的液氮補液罐體是根據系統配置的液氮補液罐體，大小根據系統配置，由軟管連接至系統。自增壓罐體自動為系統補液，液位可控，可配置自動報警系統，低液位時報警至控制系統。與低溫槽體形成整體配合的低溫控制與供液系統。

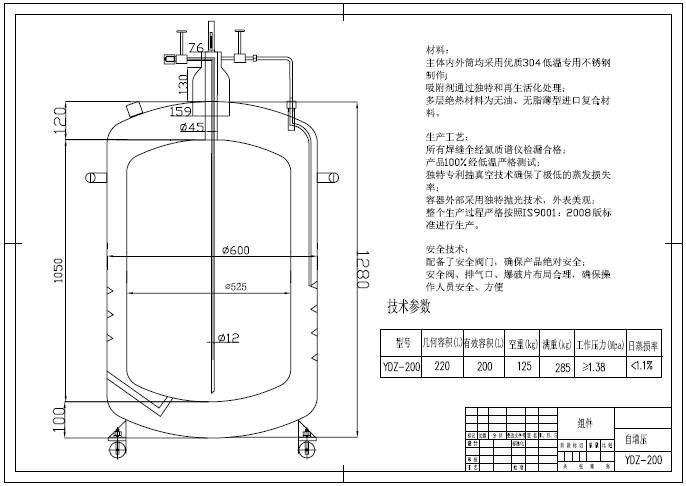

液氮補液罐圖示

三、液氮回收罐

作為整體系統配置的液氮回收罐，液氮回收罐配置于有需要的客戶系統上面，為液氮低溫處理系統提供液氮回收的罐體，大小根據系統配置，由軟管連接至系統。根據系統操控，液氮回收罐回收液氮低溫處理系統內的余量液氮，并與低溫槽體形成整體配合的低溫控制與供液系統。
